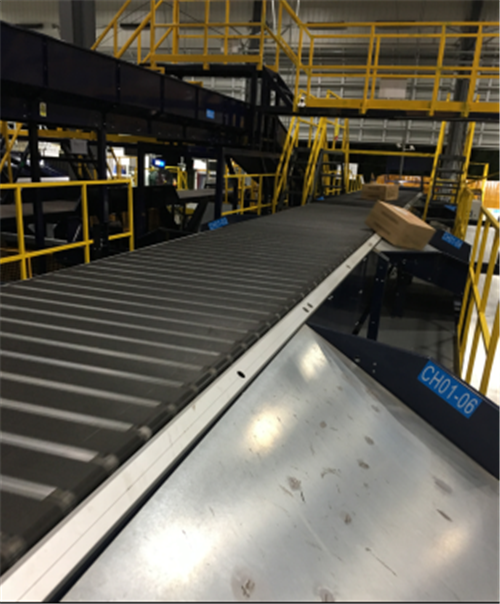

直线多窄带分拣机案例

　　背景技术：

　　自动分拣是先进配送中心所必需的设施条件之一。具有很高的分拣效率，通常每小时可分拣商品3000-8000箱;可以说，自动分拣机是提高物流配送效率的一项关键因素。电子商务的蓬勃发展使快递物流的业务量成井喷式上升状态。为了更好地满足客户的需求，确保快递物流行业的高速度、高质量发展，相关物流作业流程的机械化和自动化是未来的必然趋势。窄带分拣机作为物流自动分拣设备重要的一员，而传统斜轮分拣机，靠旋转斜轮改变货物行走方向，货物改变方向运动时易出现打滑现象，影响分拣效率。

　　技术实现要素：

　　本实用新型的目的是针对现有技术的缺陷，提供一种窄带分拣机，以解决上述背景技术提出的问题。

　　作为本实用新型的一种优选技术方案，所述支撑架与所述分拣机工作台通过螺栓固定相连，所述第一出口导向装置和第二出口导向装置均与所述分拣机工作台通过螺栓固定相连。

　　作为本实用新型的一种优选技术方案，所述窄带制动电机和滚筒制动电机均通过螺栓固定在所述分拣机工作台上，所述滚筒制动电机通过同步带与所述滚筒相连，所述窄带制动电机通过同步带与所述窄带转轴相连。

　　作为本实用新型的一种优选技术方案，所述检测光电组通过控制器与所述窄带制动电机电性连接。

　　本实用新型的有益效果是：该分拣机可以实现不同货物高效快速分拣，与传统斜轮分拣机相比，窄带分拣机成本低，占地少，分拣效率高，节约成本，机械故障率低。

　　工作原理：

　　窄带分拣机，包括分拣机工作台1、横向窄带2、检测光电组3、第一出口导向装置4、支撑架5、滚筒6、第二出口导向装置7、窄带制动电机8、滚筒制动电机9和窄带转轴10，通过前端扫描数据传送判断，到指定位置后，通过窄带制动电机8带动窄带转轴10转动，从而转动横向窄带2将货物快速推出，完成分拣，通过窄带制动电机8的正反转。主要操作流程：1、上料：流水线上的货物人工将其条形码标签向上，流经顶拍读码识别;2、分拣：货物到指定位置后，转动窄带将货物快速推出，完成分拣。货物能实现自动快速分拣;货物在分拣时窄带先承托起货物，然后横向推出，实现快速分拣，不需等待，不需拉开距离。

　　以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。

　　技术总结

　　本实用新型公开了一种窄带分拣机，包括分拣机工作台、横向窄带、检测光电组、第一出口导向装置、支撑架、滚筒、第二出口导向装置、窄带制动电机、滚筒制动电机和窄带转轴，所述分拣机工作台的底端设有支撑架，所述分拣机工作台的两侧均设有滚筒，所述滚筒的底端设有滚筒制动电机，所述分拣机工作台的中部设有若干个横向窄带，所述横向窄带的两端均设有窄带转轴，所述窄带转轴的底端设有窄带制动电机，所述分拣机工作台的一端安装有第一出口导向装置，该分拣机可以实现不同货物高效快速分拣，与传统斜轮分拣机相比，窄带分拣机成本低，占地少，分拣效率高，节约成本，机械故障率低。

　　简介和特点

　　直线型分拣机能较好的满足邮政、快递各处理场地的需求，适用于问题产品和不规则物品的分拣

　　1. 直线型布局，设备长度不超过30米、宽度小于5米，结构紧凑、占地小、极度节省空间;

　　2. 应用范围广，适用于低于10KG的各种大小、形状及性质各异包括微型和薄型的物品分拣;

　　3. 交叉带技术和精准的下滑槽技术保证物品无损输送;

　　4. 设备运行噪音极低，整机平均噪音低于70分贝;

　　5. 运维成本低、操作简便、安全。
